活性炭在脱硫中的应用--活性炭吸附塔

活性炭在脱硫中的应用--活性炭吸附塔

活性炭吸附塔是烟气脱硫的关键设备之一。塔高5m，塔径1.7m，下部装有气体流分布筛板，有φ45mm分布孔196个，共装气流分布尼龙气帽196个，气帽上填卵石层100mm，上复尼龙网罩防止活性炭堵塞气帽孔，以利疏水。在其上部装填粒径4mm、4mm-7mm的含碘活性炭2440kg，堆积体积为4.5m³，装填高度2m，顶装三线螺纹喷嘴4个，供酸洗喷淋之用，每个喷嘴的喷水量在进口压力为150kPa时是7t左右。筛板架由瓷砖支撑，筒体内部防腐采用衬贴三层环氧酚醛玻璃钢。整塔的结构见图3-4。

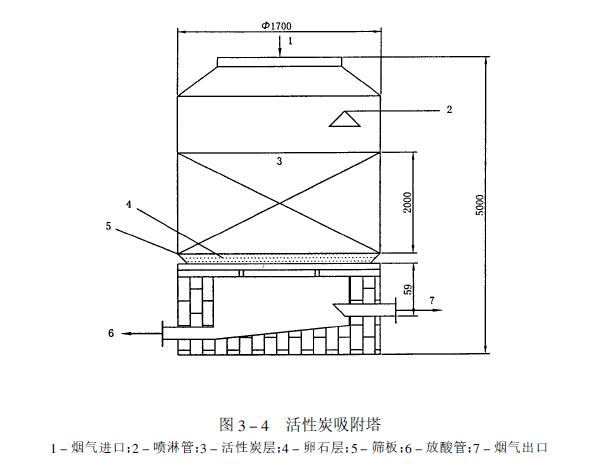

图3-4 活性炭吸附塔
