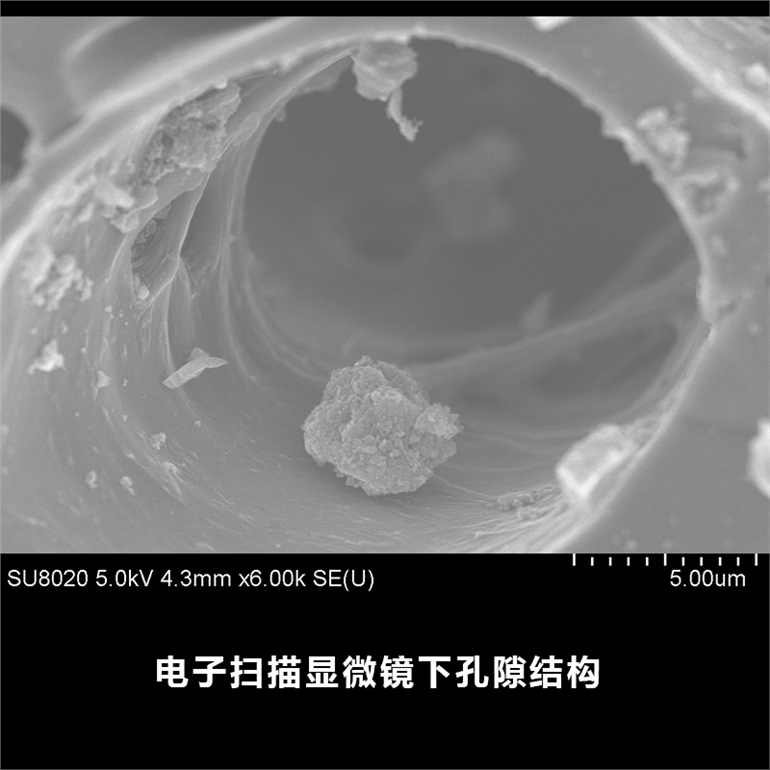

活性炭的孔隙结构

活性炭是多孔性含碳吸附剂。它与工业技术中经常采用的如硅胶、分子筛、氧化铝凝胶等其他一些多孔性吸附剂在性质上有本质的不同。zui显著的不同有如下几点：

（1）它有发达的孔隙结构和巨大的比表面积，总孔容积可以大于2ml／g，其比表面积可达3000㎡／g，这是其他吸附剂难以比拟的；

（2）由于碳是非极性的，因此，活性炭的吸附主要是弥散力起作用；

（3）活性炭是吸附剂，同时它在很多情况下，又可以作催化剂和催化剂载体；

（4）活性炭和其他吸附剂不一样，含有三种类型的孔（大孔、过滤孔、微孔），孔隙容积随有效半径成多峰分布；

（5）由于活性炭的微孔很小，与被吸附分子的大小属同一数量级，因此在微孔中，形成连续吸附层的概念不能成立。以上就是活性炭和其他吸附剂的区别。

关于活性炭的孔隙分类问题，到目前为止世界上只有两种分类法：一种是杜比宁的分类法；另一种是1972年国际理论与应用化学联合会（IUPAC）的分类法，但它也是根据杜比宁的分类法为基础而制定的。原因是杜比宁的分类法是基于吸附等温线来确定的，他们将吸附等温线的吸附支线和解吸支线的滞后圈起点以下定为微孔吸附，滞后圈起点向上，一直到p／p．＝1时，为过渡孔的毛细凝聚。具体分类如下：

（1）杜比宁分类法：

微孔r（半径）＜6～7A

次微孔6～7A＜r＜15～16A

过渡孔15～16A＜r＜1000～2000A

大孔r＞1000～2000A

1. IUPAC分类法：

微孔r（直径或孔宽）＜2nm

过渡孔2nm＜r＜50nm

大孔r＞50nm
