活性炭的各种孔隙-过渡孔

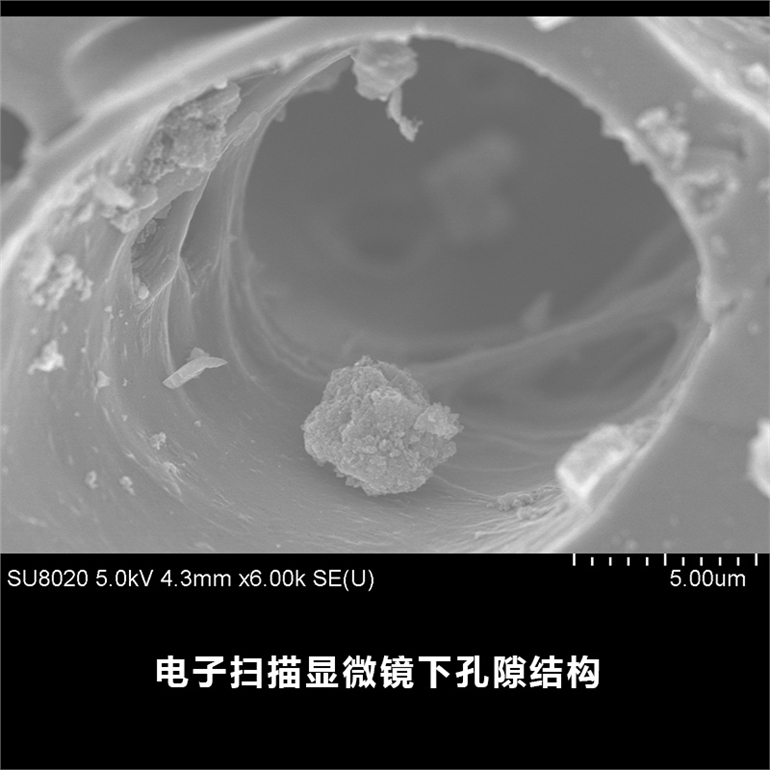

研究活性炭孔隙结构参数的最常用方法，是以压汞、吸附和毛细凝聚为基础的，光学显微镜和电子显微镜只能对较大的孔隙形状和大小作定性的了解。活性炭最小孔隙的大小是根据X射线小角度散射法获得的。

关于孔隙大小的划分，上面已经明确规定为三种基本类型的孔：大孔、过渡孔和微孔。

1．大孔

2．过渡孔

过渡孔又称中孔。过渡孔的线性尺寸比大孔小，但比被吸附的分子要大得多。吸附时首先是单分子层，然后是多分子层，即形成连续的吸附层。由于多层吸附形成的弯月面而产生毛细凝聚，最后引起过渡孔的容积充填。过渡孔的表面曲率半径按杜比宁的划分在15～16A和1000～2000人之间。通过对蒸气的毛细凝聚的研究以及向孔隙内压汞的研究，可以提供有关过渡孔容积、孔隙大小分布以及过渡孔比表面积的资料。

活性炭过渡孔的主要参数是过渡孔容积值、比表面积和分布函数值（”。硅胶、氧化铝凝胶和硅酸铝催化剂的孔隙也都属于过渡孔这一类。过渡孔的容积是比较小的，对于一般活性炭而言，在0.02～0.10cm／g的范围内。在这种情况下，过渡孔的比表面积在20～70㎡／g之间，但是也有过渡孔特别发达的活性炭，其过渡孔的容积可达0.7c㎡／g以上，比表面积可达相当大的值，约为200～450㎡／g。氯化锌法生产的活性炭，就是属于这类，通常用于脱色，用来从溶液中脱除具有大分子的有色杂质或具有胶体分散度的颗粒或胶团。分布曲线最大值下的过渡孔有效半径一般在20～200Å范围内。
