 |
 |
 |
|
|
|
用褐煤直接热处理和水蒸气活化以制成活性炭。这样制成的粒状炭是软质的，通常磨成粉状。褐煤还可以经破碎磨粉加石油沥青在150～180℃温度下螺压成型而制得高质量的粒状活性炭。
褐煤活性炭同木质炭完全一样，有着敞开孔隙结构，微孔容积稍低，密度和碘值亦低。图1-1示出了褐煤基活性炭的孔隙大小分布曲线。图1-2中褐煤基活性炭密度对孔隙的影响见表1-2。

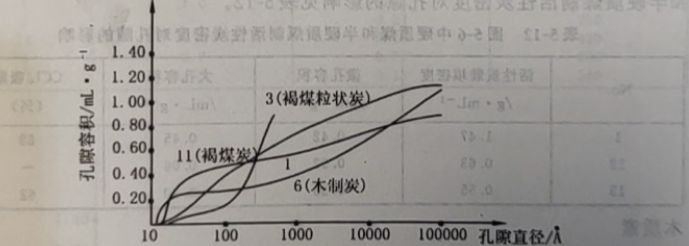

图1-1 褐煤基活性炭孔隙大小分布曲线
表1-2 褐煤基活性炭密度对孔隙的影响
|
No. |
装填密度／g·mL-1 |
微孔容积 /mL·g- |
碘吸附值 /mg*g- |
糖密值 (%) |
|
|
原料 |
活性炭 |
||||
|
1 6 3 11 |
1.3 0.7 1.2 1.2 |
0.47 0.27 0.41 - |
0.42 0.23 0.16 0.13 |
1090 630 580 540 |
250 160 370 320 |
 |
河南嵩山科技有限公司 版权所有 地址：河南省巩义市东周路 电话：0371-66550288 传真：0371-66550299 手机：13643866137 网址：http://www.hnsslc.com/ 手机版 管理入口 备案号：豫ICP备18027134号-1 技术支持：巩义企业网  豫公网安备 41910102000108号 网站地图 |
